HYUT-612環焊縫超聲波檢測系統

發布日期：2020/9/19 19:57:00　所屬分類：超聲波在線自動探傷系統　訪問統計：2309

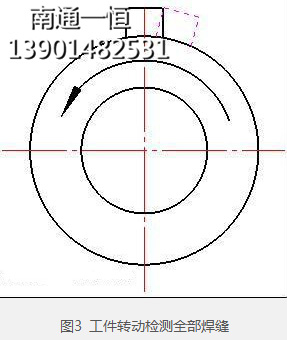

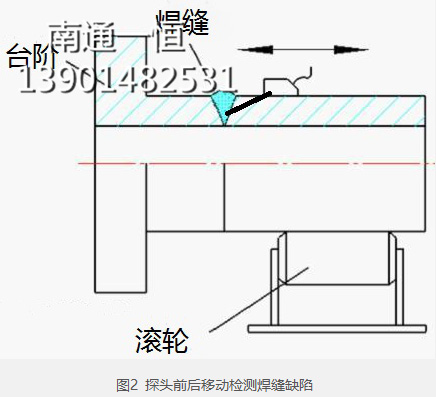

探頭的前后移動是為了全面探測到整個缺陷的各個部分，所以探頭靠近焊縫時用的是一次波檢測，主要針對焊縫下部缺陷，遠離焊縫時，使用的又是二次波檢測，主要針對焊縫中上部缺陷。為了簡化工裝結構，同時使超聲波形穩定，不會出現由于余高不平所帶來的波形移動，減輕了判定波形的難度，可以使用多個探頭前后布置來覆蓋整個焊縫及熱影響區域，然后只需工件旋轉一圈，就可以完成整個環焊縫的檢測，不需要將探頭前后移動。如圖3所示。這樣做增加了檢測的通道數，但是節約了時間，簡化了機械工裝結構，同時也提高了檢測的穩定性。

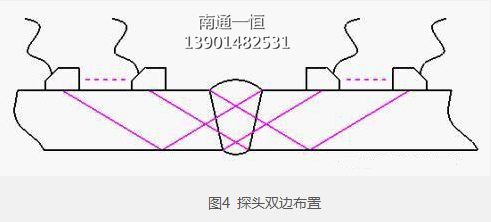

為了保證焊縫缺陷的檢出率，需要在焊縫的兩邊布置探頭，使得一些平行于一邊聲束的缺陷可以由另外一邊的探頭檢測出來，如圖4所示。

探傷儀部分：

• 探傷試儀器采用超大規模集成電路、微型電子元器件，高密度組裝技術，噪音低，抗干擾能力強。

• 具有結構緊湊、功能齊全、靈敏度和分辨率高等優點，同時也具備有報警、浮動波門等功能。

• 系統采用模塊式結構，降低系統的故障率，方便升級、維修。

軟件方面：

• 該儀器具有自動報警、圖像記憶存儲功能，全中文菜單顯示；

• 該儀器采用WINDOWS XP操作系統；

• 具有管理權限設計，設置管理和調試權限，方便管理。

超聲波探傷儀產生高壓電脈沖激發探頭發射超聲波脈沖，超聲波脈沖入射鋼管表面后進入內部，遇到缺陷后產生反射波，超聲探頭將反射的超聲波脈沖轉換成電信號，回到探傷儀進行放大濾波、數字化采樣和數字處理，到工控計算機進行報警、波形記錄、標記、報告管理和輸出。具備全檢測過程儲存、回放、并可打印探傷報告，頭尾切除，聲光報警等。

探傷儀顯示畫面：

儀器的工作頻率： 1－10MHz

儀器增益：100dB，最小步進0.1

重復頻率：10KHz

探傷靈敏度余量：≥52dB

垂直線性誤差：≤4％

水平線性誤差：≤0.3％

動態范圍：≥30dB

分辨率：≥34dB

電噪聲電平：≤15％

波形采樣率： 100MHz

檢測通道數：8CH

波形顯示窗口：8

檢測對象：

檢測對象：管道環焊縫

細管直徑：73mm-168.28mm

接頭直徑：85.7mm-110mm

焊接方式：摩擦焊
