探傷原理：
汽車后橋由沖壓成形的半橋殼、后蓋、法蘭盤、半軸套管等幾部分焊接而成。先由兩個半橋殼對接形成后橋殼，然后再由后橋殼與半軸套管用環焊縫焊接成橋殼體，環焊縫與對接縱縫成丁字交叉。

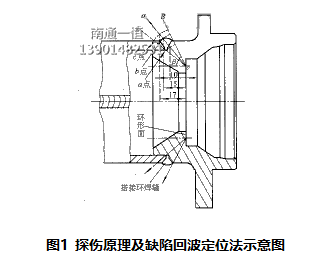

后橋材料為20號鋼，所有焊縫均采用CO2自動焊接，環焊縫為搭接形式（見圖 1），可能出現的缺陷大多為根部未焊透和保護不當引起的氣孔，其中根部未焊透對疲勞壽命影響最大。由于環焊縫與對接縱縫形成丁字形接頭，按照常規探傷方法，由于縱縫的阻礙引起幾何形狀突變，不利于探頭與工件表面的貼合，在焊縫表面實施自動探傷比較困難。若采用水浸法，則不利于在線連續生產。由圖1可知，在后橋軸頭套管內有一環形平面，環的寬度為9 mm，將探頭貼在此環上，從后橋內壁向上發射超聲波來探測焊縫，若發射的超聲波包住整個焊接接頭斷面，旋轉后橋且探頭不動，則可實現自動超聲波探傷，其原理如圖 1 所示，圖中a,b 和 c點為假設缺陷處，數字為超聲波聲軸線投影法確定的缺陷深度(單位為 mm)。
探傷介質：
由于后橋材料為碳鋼，且經探傷后要進行機械加工，因此選用機油作為探傷耦合介質，自動探傷時，由油泵均勻連續地供給機油介質，在組合探頭上設有出油孔，靠近各個分探頭，保證在探頭和被測表面之間形成均勻油膜。
探傷儀部分：
• 探傷試儀器采用超大規模集成電路、微型電子元器件，高密度組裝技術，噪音低，抗干擾能力強。
• 具有結構緊湊、功能齊全、靈敏度和分辨率高等優點，同時也具備有報警、浮動波門等功能。
• 系統采用模塊式結構，降低系統的故障率，方便升級、維修。 軟件方面
• 該儀器具有自動報警、圖像記憶存儲功能，全中文菜單顯示；
• 該儀器采用WINDOWS XP操作系統；
• 具有管理權限設計，設置管理和調試權限，方便管理。
• 可以根據需要,同時顯示4-16個通道的實時波形，儀器的軟件功能可升級，維護方便。
超聲波探傷儀產生高壓電脈沖激發探頭發射超聲波脈沖，超聲波脈沖入射鋼管表面后進入內部，遇到缺陷后產生反射波，超聲探頭將反射的超聲波脈沖轉換成電信號，回到探傷儀進行放大濾波、數字化采樣和數字處理，然后把信號傳輸?shù)焦た赜?jì)算機進行報警、波形記錄、標記、報告管理和輸出。具備全檢測過程儲存、回放、并可打印探傷報告，頭尾切除，聲光報警等。

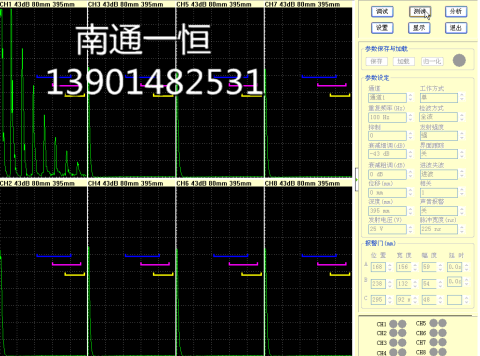

探傷儀顯示畫面：
