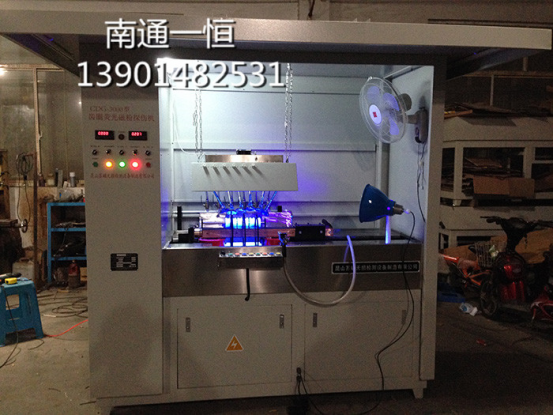

HDG-2000型圈型產品熒光磁粉探傷檢測機

發布日期：2023/3/16 14:57:29　所屬分類：磁粉探傷儀　訪問統計：428

一、 概述：

HDG-2000型齒圈熒光磁粉探傷檢測機系機電半組合式半自動熒光磁粉探傷設備，由電源控制系統、夾持磁化裝置、熒光觀察檢查裝置、退磁裝置等幾大部分組成，適用于以濕式磁粉法檢測由鐵磁性材料制成的齒圈的表面及近表面因材料、鍛壓、鑄造、淬火、加工、疲勞等各種原因引起的裂紋和各種細微缺陷。

本設備采用手動、自動兩種運行方式，由可編程控制器（PLC）集中控制。手動時，可進行每個功能的單步獨立操作；自動時，設備自動執行PLC內部程序，上料到位后→磁頭閉合→噴灑磁懸液→轉動→充磁→磁頭打開等一系列動作。交流磁化均帶斷電相位控制，具有較好的剩磁穩定度，既適用于連續法探傷檢查，又適用于剩磁法探傷檢測。復合磁化時可在工件表面形成旋轉磁場，一次性全方位顯示磁跡，具有較高的工作效率。

二、 主要技術參數：

2.1、磁化方式：周向、縱向、復合三種磁化方式；

2.2、周向磁化電流：AC 0-3000A有效值，連續可調，帶斷電相位控制；

2.3、縱向磁化磁勢：AC 0-15000AT有效值，連續可調，帶斷電相位控制；

2.4、周向退磁電流：AC 3000-0A有效值，連續可調；

2.5、縱向退磁磁勢：AC 15000-0AT有效值，連續可調；

2.6、退磁方式：自動衰減式；

2.7、退磁效果：≤0.2mT；

2.8、暫載率：≥30%；

2.9、夾持方式：氣動夾緊；

2.10、運行方式：手動/自動；

2.11、探傷靈敏度：15/50A1型試片清晰顯示；

2.12、探傷節拍：約12秒/件(觀察及評判時間除外，探傷時間和工藝過程可根據需方實際需要進行調整，齒圈亦可多件同時磁化，提高探傷檢測效率)；

2.13、電源：三相四線 380V±5%  50Hz；

2.14、外形尺寸（約）：1900mm (L)×1600mm (W)×2100mm (H)；

2.15、壓縮空氣： 0.4～0.6MPa；

2.16、使用環境：溫度-5℃+45℃，相對濕度≤80%，無腐蝕氣體、粉塵及中高頻干擾；

2.17、重量：約1600Kg
